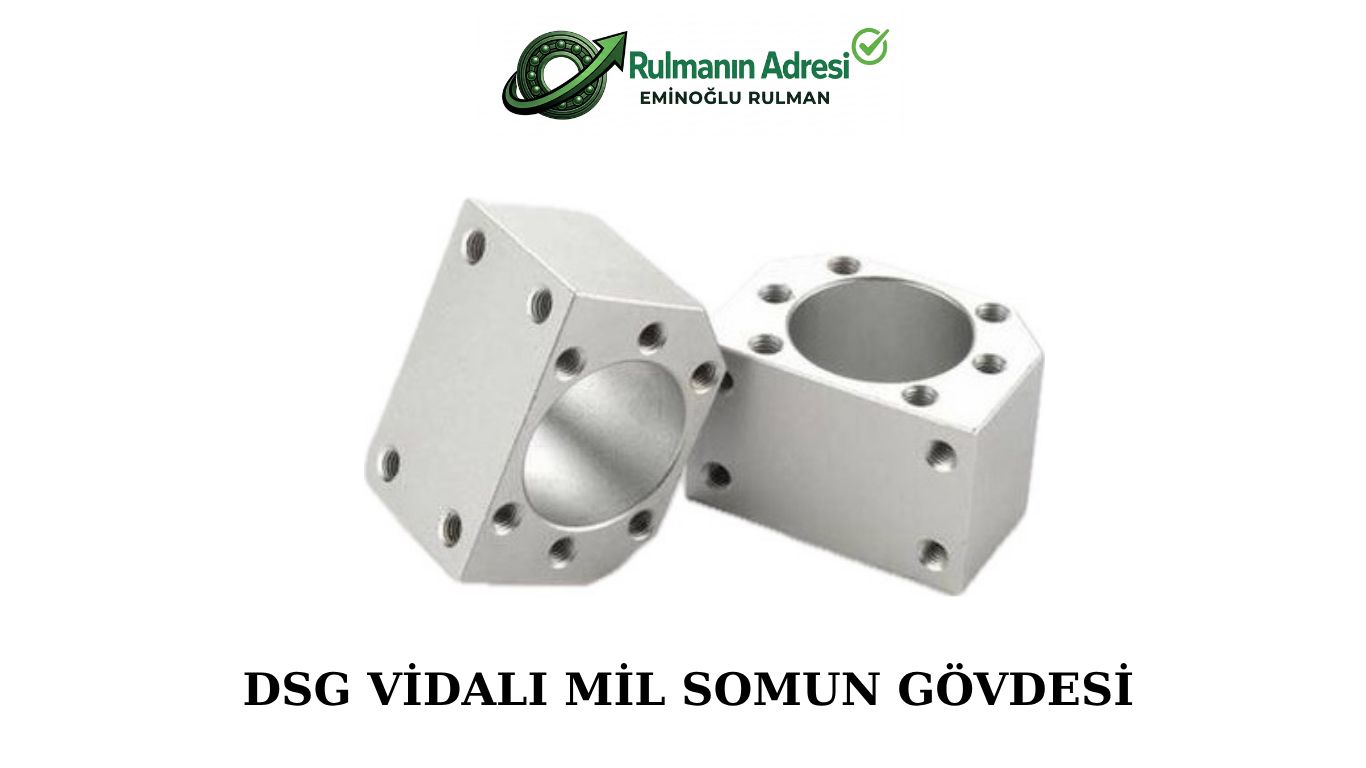

Ssg 20 (Dsg 20) Somun Gövdesi

SSG20 (DSG20) Somun Gövdesi; 20 mm çaplı (özellikle 2005 / 2010) vidalı mil somunlarını sabitlemek için kullanılan, daha yüksek yük kapasitesine sahip bir gövde tipidir. SSG16’ya göre daha büyük ve daha rijit yapıdadır.

📌 Genel Özellikler

• Model: SSG20 / DSG20
• Uyumlu Vidalı Mil: SFU2005 / SFU2010
• Kullanım Amacı: Vidalı mil somununu makineye sabitlemek
• Kullanım Alanları:
  • CNC tezgahları
  • Router makineleri
  • Endüstriyel otomasyon sistemleri
  • 3D yazıcılar

🧱 Malzeme ve Yapı

• Malzeme: Sertleştirilmiş alüminyum alaşım
• Üretim: CNC işleme (yüksek hassasiyet)
• Yüzey: Eloksal kaplama (korozyon dayanımı)
• Tasarım: Flanşlı gövde – kolay montaj
• Tolerans: H7 hassas geçme

📏 Teknik Ölçüler (Standart DSG20 Referans)

• Uyumlu Somun Çapı: ~36 mm
• Toplam Yükseklik: ~40–45 mm
• Mil Ekseni Yüksekliği: ~42 mm
• Montaj Delikleri: M5 / M6
• Delik Aralığı: ~50 mm (modele göre değişebilir)
• Gövde Tipi: Kare / flanşlı blok

⚙️ Mekanik Özellikler

• Eksenel kaçıklığı minimuma indirir (±0.01 mm)
• Titreşimsiz ve stabil hareket sağlar
• Somunu boşluksuz şekilde sabitler
• Yüksek hız ve hassas konumlandırma için uygundur

✔️ Avantajları

• Daha yüksek yük taşıma kapasitesi (SSG16’ya göre)
• Uzun ömürlü ve dayanıklı yapı
• Kolay montaj ve hizalama
• Endüstriyel kullanım için ideal
