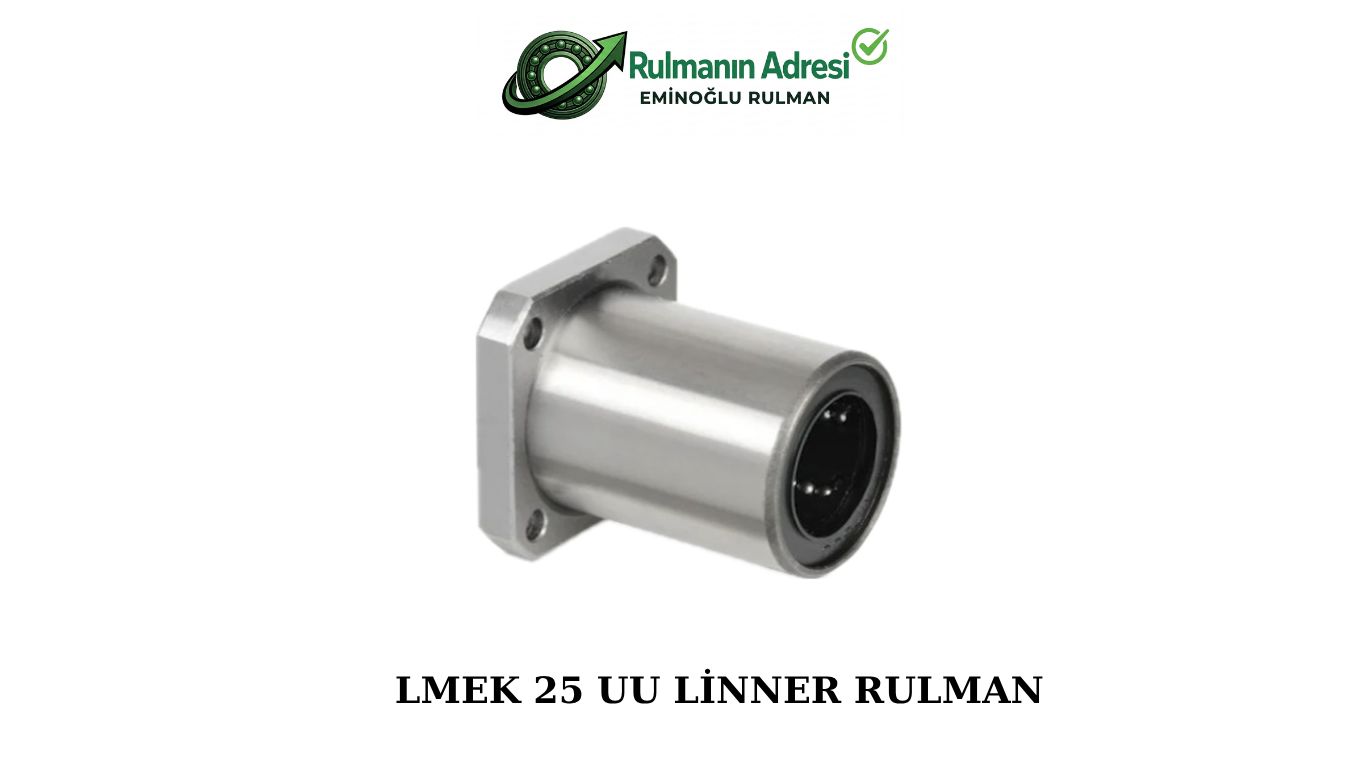

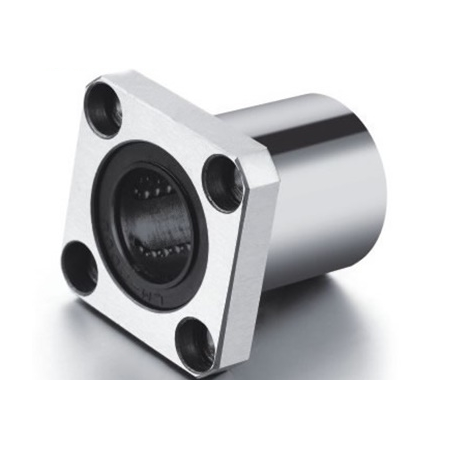

Lmek 25 Uu Lineer Rulman

Lmek 25 Uu Lineer Rulman

📏 Temel Ölçüler

• Mil çapı (iç çap): 25 mm
• Dış çap (D): ~40 mm
• Toplam uzunluk (L): ~58–59 mm
• Flanş tipi: Kare flanşlı
• Flanş ölçüleri ve delik aralığı: Üreticiye göre ~~62×62 mm flanş çapı, delik merkezleri ~51 mm

Bu ölçüler tipik LMEK 25 UU boyutunu gösterir; kısa tip flanşlı lineer rulmanlarda standarttır.

⚙️ Yapı ve Sızdırmazlık

• Tip: Kare flanşlı lineer bilyalı rulman
• Sızdırmazlık: UU (çift taraflı kauçuk kapak) – kir, talaş ve toz girişine karşı korur
• Malzeme: Sertleştirilmiş çelik gövde ve bilyalar (genellikle)
• Montaj: Flanşlı gövde sayesinde yüzeye direkt vidalanabilir

⚙️ Performans ve Toleranslar

• Önerilen mil toleransı: g6–h6 (istikrarlı sürtünme ve hassas kayma için)
• Yuva toleransı: H7 ideal görülür
• Mil yüzey sertliği: ~58–62 HRC önerilir
• Çalışma sıcaklığı: Uygulama ve yağlamaya göre genellikle –20 °C ile +80 °C civarı (tipik)

🛠️ Yük Kapasitesi (Tipik)

(Not: Bu değerler markalar arası değişebilir; aşağıdaki Samick katalog örneğidir.)

• Dinamik yük (C): ~980 N (~100 kg)
• Statik yük (C₀): ~1560 N (~160 kg)

Bu taşıma kapasiteleri, rulmanın mil üzerindeki yük taşıma limitlerini gösterir.

⚙️ Çalışma Özellikleri

• Düşük sürtünme: Bilyalı sistem sayesinde eksen boyunca akıcı hareket sağlar.
• Yüksek hassasiyet: Doğrusal konum tekrarı iyidir; mil toleransına bağlıdır.
• Kolay montaj: Flanşlı tasarım yüzeye direkt sabitlenebilir; gövde yatağına kolay uyum sağlar.

📌 Uygulama Alanları

• CNC freze/route makineleri
• 3D yazıcılar
• Doğrusal eksen sistemleri
• Robotik ve otomasyon
• Lazer/gravür makinelerinde eksen kılavuzu

✔️ Avantajlar

• Flanşlı montaj kolaylığı
• Çift sızdırmazlık ile kir koruması
• Standart 25 mm mil ile kolay uyum
• Düşük sürtünmeli, hassas doğrusal hareket
